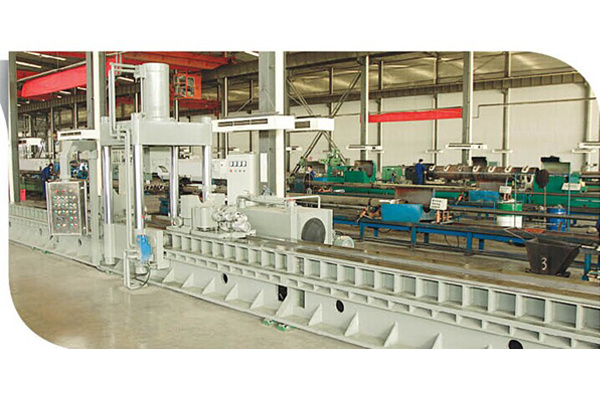

我公司是一家液压油缸制造厂商，在冷拔精密油缸管矫直的长期生产实践中，积累了丰富的正反面经验，总结出许多矫直工艺的实用技术诀窍，也收集了大量国内外相关资料，对矫直机的改进和研发形成了独特的思路。在矫直机使用可靠性，工作稳定性、自动化程度、减轻操作者劳动强度、安全性、提高生产效率等方面做了持续改进，取得了切实效果，目前这些技术已应用到衡阳钢厂项目中，取得了理想效果。
在保证设备内在质量的同时，设计中引入人机工程学和工业设计的理念，力求设备造型简洁美观，体积紧凑、操作界面友好、维护保养便利。
技术说明：
●矫直机分为移动龙门和固定龙门系列
●压头或工件可沿床身纵向移动，定位到工件高点，双V型铁自由移动，调整矫直点
●举升架设计有旋转机构，可带动工件旋转定位
●配备液压自动上、下料架，可与输送辊道纵向或横向对接，实现自动上下料（选配）
●床身全长落地，无空悬部分，极大的提高了床身的整体刚性，保证了工件的矫直精度
技术规格(移动龙门系列)
|
型 号 |
JZJ/D-100 |
JZJ/D-150 |
JZJ/D-250 |
JZJ/D-600 |
|
公称矫直力 （T） |
100 |
150 |
250 |
600 |
|
最大矫直钢管外径（ mm） |
219 |
299 |
356 |
560 |
|
最大矫直钢管长度 （m） |
13 |
13 |
13 |
13 |
|
矫直精度 （mm） |
0.15 |
0.15 |
0.15 |
0.15 |
|
主液压系统压力 （MPa） |
25 |
25 |
25 |
25 |
|
主液压系统功率 （Kw） |
22 |
22 |
22 |
22 |
|
压头行程 (mm) |
200 |
400 |
500 |
700 |
|
龙门行走速度 (m/min) |
6 |
6 |
6 |
6 |
|
压头行走功率( Kw) |
2*0.75 |
2*0.75 |
2*0.75 |
2*0.75 |
|
机床总功率 (Kw) |
28.18 |
28.18 |
28.18 |
28.18 |
|
机床电源 |
AC 380V 50Hz |
AC 380V 50Hz |
AC 380V 50Hz |
AC 380V 50Hz |
|
主机外型尺寸长/宽/高(mm) |
14000/1200/ 3760 |
14000/1200/ 3760 |
14000/1200/ 4040 |
14000/1850/ 4500 |
|
机床重量 (T) |
22 |
28 |
45 |
58 |
技术规格(固定龙门系列)
|
型 号 |
JZJ/G-100 |
JZJ/G-150 |
JZJ/G-250 |
JZJ/G-500 |
JZJ/G-1000 |
|
公称矫直力 (T) |
100 |
150 |
250 |
500 |
1000 |
|
最大矫直钢管外径 (mm) |
219 |
299 |
356 |
500 |
750 |
|
最大矫直钢管长度 (m) |
13 |
13 |
13 |
13 |
13 |
|
矫直精度 （mm） |
0.15 |
0.15 |
0.15 |
0.15 |
0.15 |
|
主液压系统压力 (MPa) |
25 |
25 |
25 |
25 |
25 |
|
主液压系统功率 (Kw) |
22 |
22 |
22 |
45 |
55 |
|
压头行程 (mm) |
200 |
400 |
500 |
700 |
700 |
|
机床总功率 (Kw) |
26.68 |
26.68 |
26.68 |
55.76 |
67.36 |
|
机床电源 |
AC 380V 50Hz |
AC 380V 50Hz |
AC 380V 50Hz |
AC 380V 50Hz |
AC 380V 50Hz |
|
主机外型尺寸长/宽/高(mm) |
14000/850/ 3100 |
14000/850/ 3300 |
14000/1150/ 3400 |
14000/1630/ 3480 |
14000/1150/ 3480 |
|
机床重量 (T) |
19 |
21 |
29 |
55 |
100 |
